前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽真空泵可控硅调压器为机戒全过程式可控硅调压器，其塑造如下图下图下图。I号喷汽真空泵可控硅调压器核心由win7带动器件、飞球、可控硅调压气弹簧、机械传动这位置和控制这位置等包含。I号喷汽真空泵可控硅调压器的win7带动器件为具备60°。锥面的win7带动器盘。在win7带动器盘的跟部有八个沿径向的半扇形凹坑。win7带动器盘压紧在win7带动器轴套上而二者并成一体化，之后可以通过半圆键和伸缩螺母使其和喷汽真空泵的轴承轴相互连接。

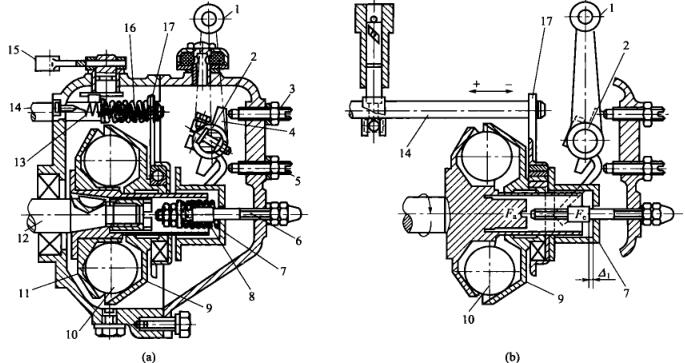

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个的直径为25.4mm的飞球放至推动盘的凹槽里，随推动盘一起来回转。飞球另个侧为与水平线成45°锥面的拉力盘，拉力盘滑套在推动轴套上。作业时飞球的离脑力力意义在拉力盘上，其支承分力Fa.将使拉力盘沿支承划屏。套服在拉力盘.上的划屏滚针轴承和传动系统链板也进而运动。传动系统链板右上方套在喷油螺杆上，如此喷油螺杆也进而运动，故而改善喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
