本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电量飞机机组电气安装箱的目的： 1、合情合理的平均分配能耗。 2、便对线路的关合使用。 3、有较高的安会安全防护层级，能形象的展示集成运放的导通阶段。

项目名称：656KW静音发电量发动机组单机配电箱主要元件明细清单
电气安装箱首要电气元件清单表格
项目编号	名号	具体型号型号	政府部门	数目	生产厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发主轴电发动机组保持器	HGM6110	只	1	众智
3	发电量机转速比调节器	C2002	只	1	孚创
4	直流电开关电源组件	DC24V	只	1	众智
5	家庭型间保险丝产品	HH54P    DC24V	只	2	正泰
6	小行上面延时继电器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

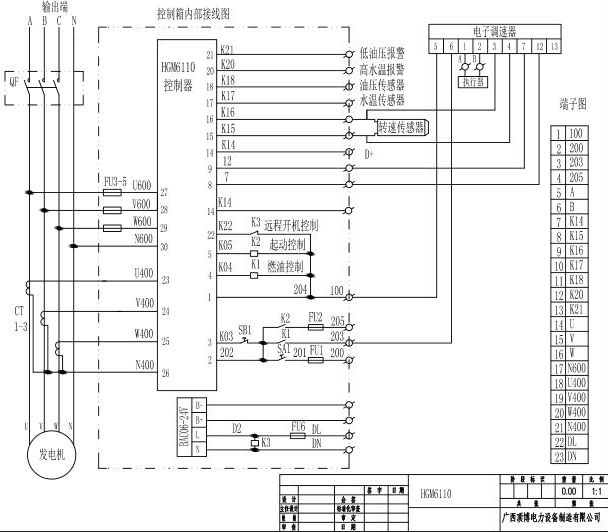

656KW广西顶博发电机组制造单机配电箱元件线路图
