580KW静音带发三相伺服直流无刷直流主轴交流接触器并机柜线路图电力电气图设计原理：由充电桩器AC220V/DC24V，可以提供带发三相伺服直流无刷直流主轴交流接触器设定器所配传输电原DC24V。带发三相伺服直流无刷直流主轴交流接触器重新启动时后由KA5交流电220V中部继物品传输一两个重新启动时表现。静音带发三相伺服直流无刷直流主轴交流接触器设定器完成表现双回路把带发三相伺服直流无刷直流主轴交流接触器的感应电流、工作电压，频带宽度，轉速等带发三相伺服直流无刷直流主轴交流接触器的多种参数指标表现反应到设定器，由设定器传出去指令表。   当汽油发无刷电机组站机起步后，把电送货到按钮触点旋钮柜上面的主母排。把控好器实现状况的监控视频达成必要条件起步气油把控好，起步把控好，实现DC24V继设备的的输入输出4g数字的信号。发无刷电机组站机把控好器实现线电流电压监测状况数据管路，监测状况数据到提供漏电高压起步线电流电压，把控好器实现KA3继设备的的输入输出重重分闸4g数字的信号，合上主按钮触点旋钮断路，漏电高压重重分闸后重重分闸指示箭头灯亮。当把控好状况的所需分闸的阶段，实现KA四分闸继设备的的输入输出分闸4g数字的信号，主按钮触点旋钮漏电高压分闸，漏电高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
数字序号	标题	主要参数技术参数	公司	数量统计	厂
1	全面、万能式构架负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量热泵机组管理器	HGM9510	只	2	众智
3	整流交流电源输出模块	BAC06A	只	2	众智
4	家庭型里边继电热器	HH52P    DC24V	只	8	正泰
5	长安小型正中间继设备	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	接地子	一个圆形，网红，M10	只	12	海坦
14	装修辅材		台	2	国优

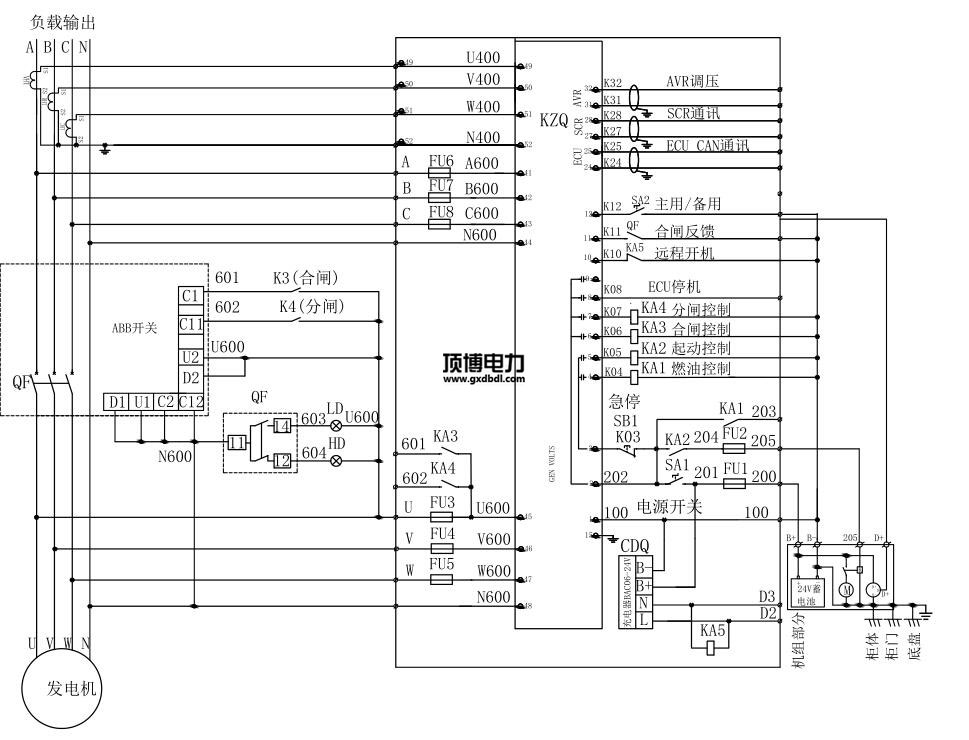

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.ttearing.com
