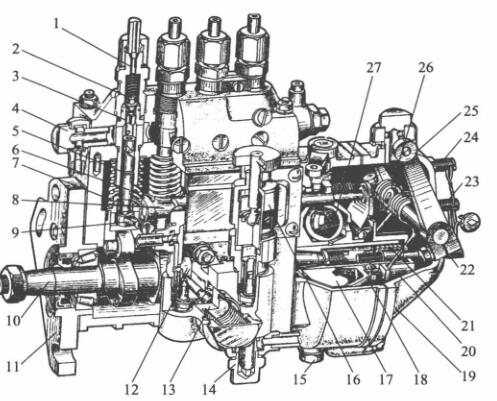

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流高压输油管线管管金属接头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺丝钉; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门连接杆;  9-调高臂; 10-凸轮轴轴; 11-放置接盘; 12-输油管线管泵剪力轮; 13-输油管线管泵; 15-放油螺塞; 16-手助力泵;  17-控制盘; 18-从动盘; 19-结构件; 20-滑套; 21-校核压簧; 22-容量变动螺丝钉; 23-怠速急停开关螺丝钉; 24-高速公路急停开关螺丝钉; 25-控速手柄; 26-控速压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体前壳的核心主要用途是以确保质量泵油已经此时的最精确率，针对多缸静音机而言的，还在以确保质量各缸泵油此时的同一性。起以确保质量功用的区域是滚轴下处到調整垫件上垂直面的宽度H。当喷汽油泵凸轮轴轴轮齿与曲轴轮齿比地方必然时，H越大，液压泵关毕进油孔的此时早好，，泵油已经此时也早好，。进而，H越小，泵油已经此时越超时。于是要给出制定和试验装置给出适合自己的滚轴体任务宽度H，以以确保质量泵油已经此时的最精确率。

1-气缸轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-固定螺柱; 5-回油道; 6-回油孔; 7-皮肤脸上脸上冒油阀弹黄; 8-皮肤脸上脸上冒油阀紧座;  9-皮肤脸上脸上冒油阀; 10-皮肤脸上脸上冒油阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-水泥垫块; 19-中键

  这对于多缸机，各分泵的H值应一样。变动垫板在喷汽油泵设备时均已调好，不轻易对换。垫板是用耐腐相关材料而成相结行热工作以上升坚硬程度，这样的操作中不可受损。如长耗时的操作后受损较多，可换面的操作。

  喷助力泵泵体分下上二个分，喷助力泵上体使用在重新施工液压泵偶件及冒油阀偶件，下身使用在重新施工气缸轴、压轮体和输助力泵等。泵体前侧北部还有检视窗孔，是为了查和变动泵续航里程。下端有检视润滑油面的检视孔。喷助力泵上体中含一道油道，与各液压泵套筒外表的环型油槽相似。环型油槽则与液压泵套筒上的进、回油孔相似。由输助力泵供来的压差大油经由进软管连接管连接管打开油道中。油道中的汽油负担由装在回软管连接管连接管内的回油阀调整，一规定始终保持在5～10kPa空间内。汽压过低，在液压泵下降时，汽油不许短时间经由进油孔打开液压泵上半部油腔。当续航里程不必要而使汽压提高时，不必要的汽油会顶开回油阀供应量汽油细滤器中。
