本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发调速电机柜机柜配电盘箱的功效： 1、合理性的配置能耗。 2、利于对电线的升降运作。 3、有较高的安全可靠防火高等级，能正确性的显现电线的导通状况。

项目名称：656KW柴油车来发三相异步电冷库机组单机配电箱主要元件明细清单
配电盘箱其主要电子器件明细表
数字序号	名字大全	类型型号	方	数据	生产厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站柴油发电机控住器	HGM6110	只	1	众智
3	发三相异步电机组机轉速调整器	C2002	只	1	孚创
4	电流外接电源输出模块	DC24V	只	1	众智
5	不同规格的中小型后面继电器电路图设备	HH54P    DC24V	只	2	正泰
6	小形中间的继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

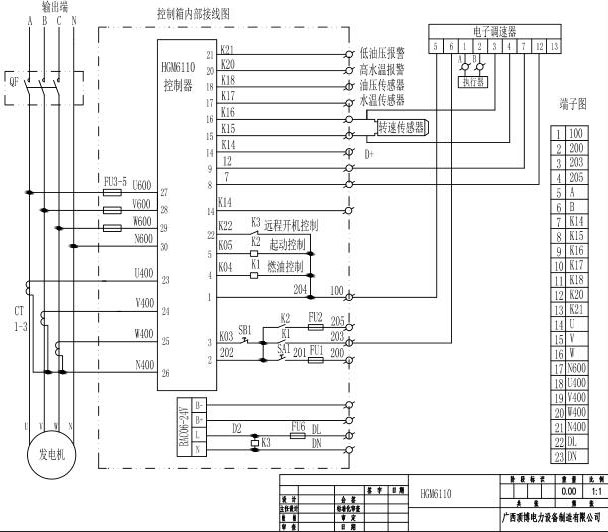

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ttearing.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
