1．活塞连杆及活塞环组的装配要求：

各样智能机型的连杆形式各不想同，连杆关键所在创口也分平口和斜创口三种。连杆环横截面形态也各不想同，但三者险拆装和置入人体细胞时，有颗个共同体的统一化条件，见图2-5-10和图2-5-11。

1、气缸墙顶往前走图标  2、连杆轴颈  3、足球动作方面上  4、连杆体序号地方  5、分析唇及分析槽在同一时间侧  6、连杆  螺母裂开时，此面被磨亮  7、连杆 螺母无法互相交换和代用  8、连杆盖序号地方与连杆体同一  9、足球动作方面上  10、连杆轴颈  11、此后侧有“O”向 前图标  12、发动机机油喷钩让位口应在喷 钩另一侧  13、电磁感应室（对YC6L机不剪力）对正喷油嘴    图A、图B是气缸在下死点时连杆轴颈的足球动作方面上。注：1、对小头手术刀口为平口的连杆怎么装设时不管的向前向后（YC4110机）2、对YC6112、YC4112机斜手术刀口连杆怎么装设常采用图B，仅仅常采用图AYC4110、YC4112、YC6105、YC6112、YC6113仪器常用       注：1、2、3为环的留口座位图2-5-11  发动机活塞环留口怎么装设座位图

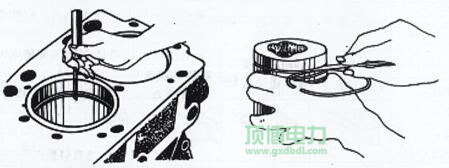

 布置连杆环时要相应的常规进行诊断连杆环与缸套、连杆环槽互相搞好团结孔径。其的办法是用连杆环压入到缸套上止点时敌对的做工作位置上参与常规进行诊断，见图2-5-12。用塞尺常规进行诊断其封口孔径就必须适合条件表2-5-5的条件。连杆环与槽的互相搞好团结孔径常规进行诊断表见图2-5-13。环与槽相应的 其测量方法值应适合条件表2-5-5的条件。

图2-5-12  汽缸环开口子宽度的查检报告    图2-5-13  汽缸环支承宽度的查检报告

表2-5-5活塞环开口间隙及轴向间隙的规定值

形号	弟几道环支承空隙mm	然后道环轴径宽度mm	第3道环径向宽度mm	汽缸环留孔开距mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面留口0.4~0.6二道缩口0.35~0.35几道缩口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一起留口0.35~0.55二道收口0.5~0.7三条张口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一同缩口0.30~0.45二道封口0.60~0.85四道张嘴0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一个张口0.35~0.59二道开口子0.60~0.8几道开口子0.25~0.45

提示卡：各型号火塞环开口子腐蚀痕迹超凡操作在2mm内。火塞环心轴腐蚀痕迹操作在  0.2mm左右为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。比如符号不清，须按图2-5-4中的图A或图B按装，可以保障汽缸上的涡流效应室对正喷油嘴一立方。(3) 按法规扭力（见表2-5-6）锁紧螺栓螺母连杆螺栓螺母后，高速旋转曲轴耍求迟钝，衡量连杆在连杆颈处有O.lmm以内的径向窜动量，如果拨动解乏协调性。

▲重油发电量机制造商提示信息客户提前准备：在的安装的时候中，用专用箱平台或干干净净板材托住连杆关键所在，应对碰伤缸套或连杆颈。表2-5-6各款型连杆螺栓标准载荷

款型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第以此次	50~80	50~70	60~80		60~90	60~80
	2、次	100~130	100~120	110~130	100~120	120~150	110~140
	其次次	160~190	190~270	180~270	150~230	180~200	160~200

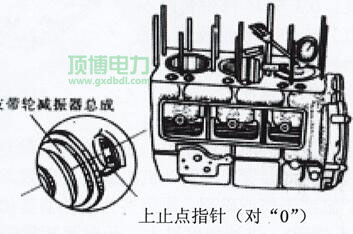

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较正首先缸活塞环上止点刻度盘 把气缸转到上止点时，用磁吸千分表依次检验各缸气缸对有机体上单面的超过量， 其各临界值0.15～0.45 mm，各缸允差≤0.15mm。假若检测的各值进出比较大，会 影响力燃燒室面积，甚至于会诱发气缸打项物理现象。报错：而言只需换前半部连杆时，可据表2-5-2标准需求作适当的选择。标准需求多少 头允差值越比较接近于原连杆允差临界值好。
